Volautomatisch mobiel laserblad systeem om egalisatiewerkzaamheden veilig, snel en efficiënt te kunnen uitvoeren. Het werkgebied met een basisbreedte van 1400mm kan uitgebreid worden met optionele verbredingen.
naar onze webshop

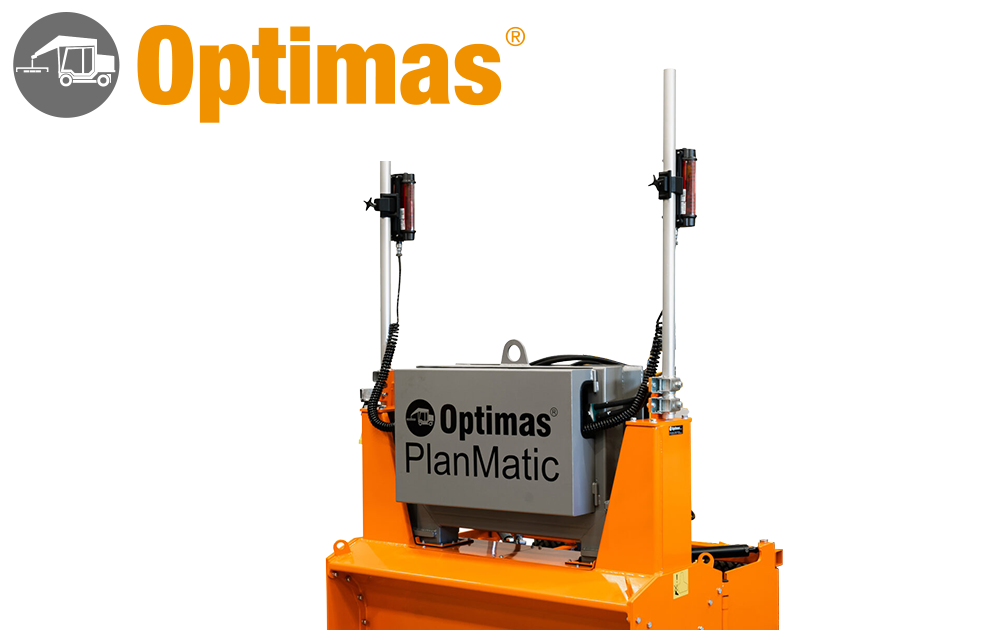

Planmatic 1.4 - Volautomatisch mobiel laserblad systeem
Met de PlanMatic 1.4 kan men egaliseren in zowel voorwaartse als in achterwaartse rijrichting. Het is een perfect volledig automatisch werkend nivelleringsapparaat waarmee alle gangbare hellingprofielen kunnen worden gemaakt.
Laserblad Planmatic
Leverbaar in twee basisbreedtes:
Planmatic 1.4 (1,40m) en Planmatic 2.0 (2,00m)
Het werkgebied kan met behulp van de hydraulische zijkleppen en de als optie leverbare verbredingen maximaal 1,20 m breder worden gemaakt. Het werkgebied kan worden aangepast op basis van de grootte en trekkracht van het dragende werktuig en de situatie op de bouwplaats in kwestie.
Planmatic 1.4
Werkgebied: |
1,40 tot 2,00 m |
1,70 tot 2,30 m (met 2 verbredingen elk 15 cm) |
2,00 tot 2,60 m (met 2 verbredingen elk 30 cm) |
Planmatic 2.0
Werkgebied: |
2,00 tot 2,60 m |
2,30 tot 2,90 m (met 2 verbredingen elk 15 cm) |
2,60 tot 3,20 m (met 2 verbredingen elk 30 cm) |
Aansturing
De speciaal voor de Optimas PlanMatic ontwikkelde software samen met de overzichtelijke bedieningseenheid zorgen voor een uiterst eenvoudige bediening. Er is maar één bedieningseenheid bestaande uit joystick met groot display, deze toont alle relevante informatie aan degene die de machine bedient.
Tot wel 46 instellingswaarden voor dragende werktuigen kunnen er worden opgeslagen. En het systeem dedecteert automatisch de laserontvangers en ultrasone sensoren en met 1 druk op de knop schuift alles automatisch terug in nulpositie.
Het systeem staat standaard ingesteld op ontvangers en ultrasone sensoren van Leica, maar is ook compatibel met componenten van andere gerenommeerde fabrikanten.
Standaard / Basic
Joystick met display
Aan beide zijden hydraulisch verstelbare zijkleppen
Laserontvanger Leica MLS 720 (incl. koffer)
Dwarshellingsensor
Optioneel verkrijgbaar
Verbredingsset 30 cm (2 stuks à 15 cm)
Verbredingsset 60 cm (2 stuks à 30 cm)
Info
Model | Laserblad Planmatic 1.4 |
Nauwkeurigheid | ±0,4 cm |
Gewicht | 780-880 kg |
Basisbreedte | 1,4 m |
Werkbreedte zonder extra verbreding | 1,4 - 2,0 m |
Werkbreedte met 2 verbredingen (0,15m) | 1,7 - 2,3 m |
Werkbreedte met 2 verbredingen (0,30m) | 2,0 - 2,6 m |
Als laser bevelen we aan
1 x Leica Rugby CLI volautomatische 2-assig kantelbare laser
met softwarepakket CLX 900 – koprotatie tot 20 t/s
(1.200 omw./min.)
1 x Leica Combo
(handontvanger en afstandsbediening in één apparaat)
1 x PlanMatic-statief
1 x flexilat
Leica TriSonic (ultrasoon) incl. houder
Met de ultrasone sensor wordt zowel de afstand tot de randlijst als die tot de ondergrond gemeten. Ook worden er signalen verzonden voor het regelen van de zijwaartse positie van de hydraulische zijkleppen boven de randlijst. Zo worden de hydraulisch verstelbare zijkleppen van een egalisatieschuif automatisch op de zijdelingse normafstand tot de randlijst gehouden
Laserontvanger, lineair, Leica MD40 incl. koffer
Instelbereik 32 cm – alternatief voor laserontvanger MLS720. Toepassing van lineaire laserontvangers heeft een duidelijk voordeel. Bij gebruik hiervan kunt u vanuit de cabine zowel de juiste hoogte instellen (d.w.z. het nulpunt verplaatsen) als een nieuwe referentiehoogte instellen, bijvoorbeeld + 5 cm als er te veel materiaal voor de schuif ligt en dat eerst moet worden weggeschoven. Voor het instellen van de nieuwe referentiehoogte hoeft de cabine niet te worden verlaten.
